    FB20



    Genel Özellikler

    FB16
     ·DC 48V
     ·Sürüş motoru: 5KW
     .Kaldırma motoru: 6.3KW
     .Çift yönetici: DMC
     .Çift motorlu

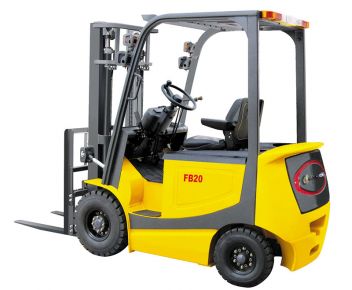

    FB20
    · DC 48V
    · Sürüş motoru: 7KW
    .Kaldırma motoru: 8.2KW
    .Çift yönetici: DMC
    .Sürüş hızı: 0~15km/h
    .Kaldırma hızı: 0~270mm/s
    .Güvenli başlangıç için yatırma zamanını geçiktirir.
    .Direksiyon motoru ve direksiyon yağ pompası yoktur.
    .Öncelikli valf kontrolü ile direksiyon sistemi
    .Direksiyon sırasında enerji tasarrufu sağlar.
    .Çift motorlu

    Teknik Özellikler

    FB20AC-II
    ·AC 48V
    ·AC sürüş motoru
    .DC kaldırma motoru
    .Çift yönetici
    .Güvenli başlangıç için yatırma zamanını geçiktirir.
    .Direksiyon motoru ve direksiyon yağ pompası yoktur.
    .Direksiyon sırasında enerji tasarrufu sağlar.
    .Çift motorlu

    FB20AC-III

    · AC 48V
    · AC sürüş motoru
    .DC kaldırma motoru
    .Çift yönetici
    .Güvenli başlangıç için yatırma zamanını geçiktirir.
    .Direksiyon motoru ve direksiyon yağ pompası yoktur.
    .Öncelikli valf kontrolü ile direksiyon sistemi
    .Direksiyon sırasında enerji tasarrufu sağlar.
    .Çift motorlu

    FB20AC-C

    .Tam Çift AC Yöneticili Elektrikli Soğuk Depolama
    .Forklifti: -30℃~40℃ arası soğuk depo için uygundur.
    .Su geçirmez parçaların eklenmesi gibi uygun ayarlamalar araca yapılacaktır.

    MODEL   FB15 FB16 FB20 FB25
    Güç   elektrik elektrik elektrik elektrik
    Kullanım tipi   koltuklu koltuklu koltuklu koltuklu
    Taşıma kapasitesi / Nominal yükleme Q(kg) 1500 1600 2000 2500
    Yükleme merkezi mesafesi c(mm) 500 500 500 500
    Kaldırma yüksekliği h3(mm) 3000~6000 3000~6000 3000~6000 3000~6000
    Yükleme mesafesi, sürüş aksı merkezinden çatala x(mm) 395 395 395 498
    Aks mesafesi Y(mm) 1300 1380 1380 1600
    Ağırlık (bataryalı) kg 3080 3050 3280 4050
    Aks yüklemesi, yüklü ön/arka kg 4030/550 4092/558 4647/633 5764/786
    Aks yüklemesi, yüksüz ön/arka kg 1232/1848 1220/1830 1312/1968 1620/2430
    Lastik türü   havalı/dolgulu havalı/dolgulu havalı/dolgulu havalı/dolgulu
    Lastik boyutu, ön mm Ф590x179/Ф577x162 Ф590x179/Ф577x162 Ф590x179/Ф577x162 Ф676x190/Ф657x172
    Lastik boyutu, arka mm Ф470x137/Ф461x127 Ф470x137/Ф461x127 Ф470x137/Ф461x127 Ф540x160/Ф527x150
    Tekerler, ön arka sayısı (x=sürülen tekerler)   2x2 2x2 / 4X2 2x2 / 4X2 2x2 / 4X2
    Lastik sırtı, ön b10(mm) 890 890 890 970
    Lastik sırtı, arka b11(mm) 920 920 920 970
    Direk eğimi / çatalı ileri / geri taşıma Grad 6°~12 ° 6°~12 ° 6°~12 ° 6°~12 °
    Alçaltılmış direk yüksekliği h1(mm) 2015-2610 2015-2610 2015-2610 2040-2654
    Serbest kaldırma h2(mm) 0-180 0 0 0
    Uzatılmış direk yüksekliği h4(mm) 4067~7067 4067~7067 4067~7067 4067~7067
    Baş üstü koruma (kabin) yüksekliği h6(mm) 2105 2065 2065 2190
    Koltuk yüksekliği / ayakta yükseklik h7(mm) 1043 1043 1043 1153
    Toplam uzunluk l1(mm) 3025 3205 3205 3450
    Çatal yüzüne olan uzunluk l2(mm) 2085 2135 2135 2380
    Toplam genişlik b1(mm) 1100 1100 1100 1150
    Çatal ölçüleri s/e/l(mm) 35/100/920 35/100/1070 40/120/1070 40/130/1070
    Çatal taşıma DIN 1573, sınıf / tip A,B   2A 2A 2A 2A
    Çatal taşıma genişliği b3(mm) 1088 1088 1088 1160
    Yerden yükseklik, yüklü, direk altı m1(mm) 105 105 105 115
    Aks merkezinin yerden yüksekliği m2(mm) 115 115 115 135
    Paletler için geçit genişliği 1000x1200 çapraz Ast(mm) 3305 3500 3500 3750
    Paletler için geçit genişliği 1000x1200 düz Ast(mm) 3125 3300 3300 3550
    Dönüş yarıçapı Wa(mm) 1760 1900 1900 2150
    İç dönüş yarıçapı b13(mm) 425 850 850 875
    Hareket hızı yüklü / yüksüz Km/h 0~10 0~15 0~13.5 0~13.5
    Kaldırma hızı yüklü / yüksüz m/s 205 300 270 260
    İndirme hızı yüklü / yüksüz m/s <600 <600 <600 <600
    Maks. Bağlantı çubuğu çeşidi, yüklü / yüksüz N 8990 10990 12880 13550
    Maks. tırmanma kabiliyeti yüklü / yüksüz % 12/15 15/20 15/20 12/15
    Hızlanma süresi yüklü / yüzsüz s 0~3 0~3 0~3 0~3
    Batarya voltajı, nominal kapasite K5 V/Ah 400 48/450 48/450 48/630
    Batarya ağırlığı Kg 650-820 820 820 1012
    Batarya ölçüleri u/g/y mm 980x532x456 980x660x456 980x660x456 1060x816x510
    Sürüş kontrol tipi   DC/AC DC/AC DC/AC DC/AC
    Ek ler için çalışma basıncı Mpa 15 17 17 16,5
    DIN 12053’e göre sürücünün kulağındaki ses seviyesi dB(A) <60 <63 <63 <65
